Датчик температуры охлаждающей жидкости(ДТОЖ)

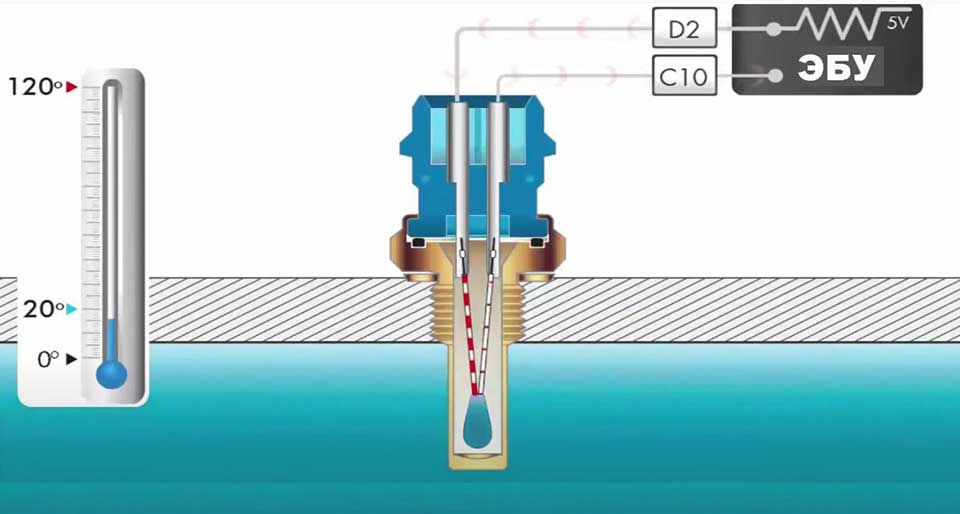

Датчик температуры охлаждающей жидкости представляет собой термистор, т.е. резистор, электрическое сопротивление которого изменяется в зависимости от температуры. Термистор, расположенный внутри датчика имеет отрицательный температурный коэффициент сопротивления, т.е. при нагреве его сопротивление уменьшается.

Проверка производится с применением термометра. Нагревая и охлаждая датчик, например в воде, измеряем сопротивление датчика и сравниваем с данными в таблице, приведённой ниже и показаниями контрольного термометра.
Приблизительная зависимость сопротивления от температуры:
Температура грС--Сопротивление Ом
100--177
90--241
80--332
70--467
60--667
50--973
45--1188
40--1459
30--2238
25--2796
20--3520
15--4450
10--5670
5--7280
0--9420
-5--12300
-10--16180
-15--21450
-20--28680
-30--52700
-40--100700

Каталожный номер

21120-3851010-00

Применяемость

ВАЗ с 8 и 16 клапанами, Калина, Газель, 2115, 2114, Рено Логан, Лада Приора и Шевроле Нива и другие.
