Задержка выключения нагрузки

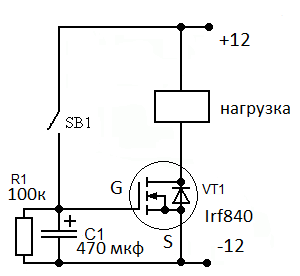

Задержка выключения нагрузки управление плюсом



Простоя схема для задержки отключения нагрузки управляемая плюсом. Напряжение питания может варьироваться от 9 до 15В. Подбором номинала резистора R1 и конденсатора С1  можно выставить необходимое время задержки. Данная схема может применяться например в  автомобилях, где требуется низкое энергопотребление. Например можно использовать для задержки выключения камеры заднего вида. Если необходимо увеличить выходной ток, вместо нагрузки можно поставить реле. Немного о деталях, Схема не капризна, всё зависит от конкретной задачи, транзистор полевой подходит почти любой. N-канальный.  (в качестве примера IRFZ46NPbF если в качестве нагрузки использовать реле, то радиатор не потребуется.)
